粉末成型液压机液压泵组成与工作原理

时间:2019-03-29 13:33   作者:admin 点击:
  粉末成型液压机液压泵有齿轮泵、叶片泵、柱塞泵等。它们都是利用密封容积的变化来兑现吸油和压油的,统称为容积泵。输油量是可调的,那就是变量泵。下面以外齿轮泵为例来验明它们的工作原理。

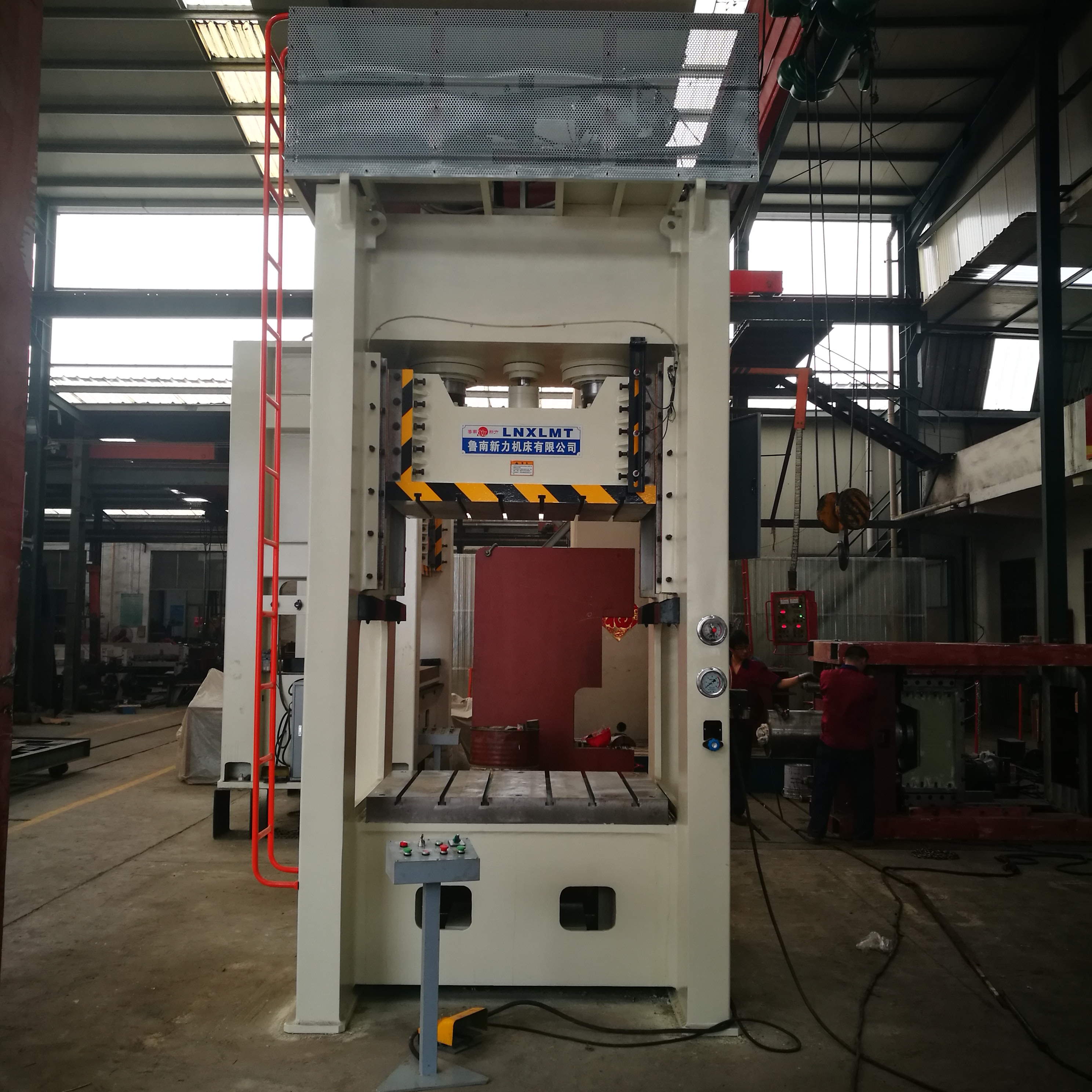

粉末成型液压机液压泵组成与工作原理(图1)

  1.齿轮泵的工作原理

  在泵的壳体内有局部外啮合牙轮,齿轮侧后有端盖。壳体、端盖和齿轮的逐条齿间结合了洒洒密封工作腔。当牙轮按一览势头跟斗时,下首吸油腔鉴于互动啮合的轮齿逐年脱开,密封工作腔容积外加,油箱中的油液被吸进来,将齿间槽充满,并趁着齿轮旋转,把机油带到里手压油腔去。在压油区旁边,由于轮齿日益进去啮合,密封工作腔容积无休止减缩,油液便被挤出去。吸油腔和压油腔由互相啮合的轮齿以及泵体分分层的。

  2.CB—B型齿轮泵的结构

  CB—B型齿轮泵是三片式结构的低压齿轮泵。三片是指泵体7和泵盖4、8,主动轴10装有主动轴牙轮,键钮轴1兼具键钮齿轮。用铁定销11和螺丝钉5把泵体7与前盖4和后盖8装在一起,构成齿轮泵的密封腔。走漏通道b将走风到滑动轴承的油,通过机关轴挑大梁孔及通途c流回吸油腔。

  3.超高压齿轮泵结构特色

  齿轮泵由于泄漏大,齿轮泵压油腔的侧压力油向吸油腔外泄有三条路径。一是由此齿轮啮合处的隙;二是泵体内外部与齿顶圆间的朝着没油地方去;三是透过齿轮两边的轴向空当儿。其间经过端平泄露约占75%~85%,同时泄漏量随工作上压力的增加。在超高压齿轮泵中,用到全自动找齐端平空当儿装置,常用的有成形头套式和弹性侧板式两种,它运用泵的出口侧压力油,引入到走形轴套2的之外A腔,在油油压力的意向下,使轴套挨牙轮4端面,自行补缺。

  济南二锻机床有限公司全方位、全过程严格控制,着重绩效管理,以一流的产品质量,全方位的服务使顾客满意,坚持质量第一、用户第一。相信专业的科技与服务将为您带来信誉和发展,实现彼此的双赢。期待您的合作!
